帯電の防止 / コーティング

絶縁体への帯電を減らす、または削除する方法は複数存在します.

• 表面の形状がないことを確認する
• 研磨が非常に優れていることを確認する
• サンプルが70度傾斜してからビームを照射する
• 最終研磨前に金でコーティングを施す – これにより亀裂および空隙が導電膜で充填される
• 可変圧力/ 低真空モードでの作業（SEMに本機能がある場合）：理想的には、10～50 Paの圧力範囲で作業する。これ以上高くなると、回折パターンの信号が弱くなりすぎます
• ビームが一つの領域に長時間留まらないよう高速で測定する
• 低いプローブ電流および/または加速電圧で測定する
• サンプルからスタブ/ホルダーまでの導電路を用意する – 導電性塗料または金属テープを使用する

しかし、時には導電性コートの塗布が必要な場合もあります...。

電子後方散乱回折（EBSD）コーティングの重要なポイントは、被膜を非常に薄く保つことで、通常は 2-5nm の範囲です。厚すぎると、信号対雑音比が著しく低下し、非常に悪い EBSP が発生します。コーティングが薄すぎると、電荷の放散に十分な導電材料が得られません。コーティングは、炭素をサンプルにスパッタリングまたは蒸着したものが理想的ですが、金やタングステンなど他のコーティング材も使用可能です。被膜が少し厚い場合は，加速電圧を高くしてコーティングを貫通させることで、良好な EBSPS が得られる場合があります。

サンプル帯電時に見られる典型的な効果：

• 通常 SE 画像で観察されますが、EBSD データでも観察できる、信号強度の経時変化
• 帯電によりビームが偏向し、サンプルのドリフトとして現れることがあり、その結果、粒形および粒度の変化など、初期の電子顕微鏡像と EBSD マッピングデータの間にミスマッチが発生することがあります
• 帯電は、大きなビーム偏向やマッピング領域付近の蓄積電荷の急激な変化により、EBSD マップに不連続性をもたらします

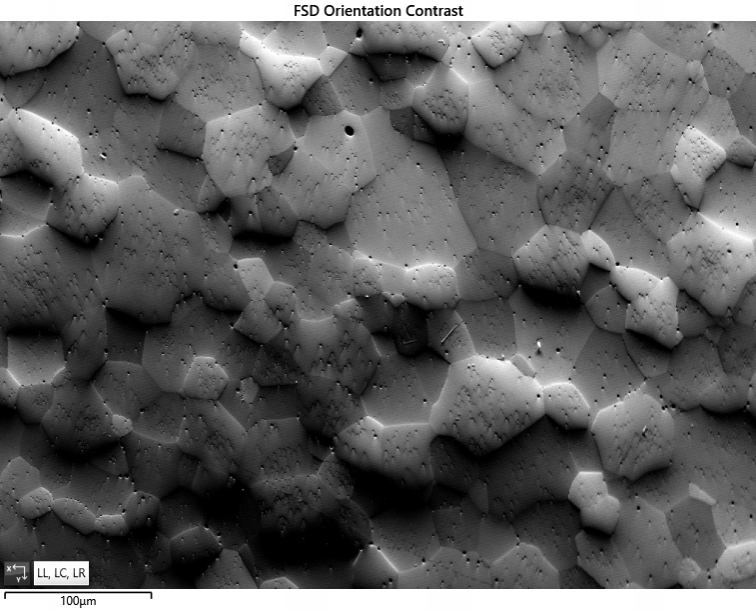

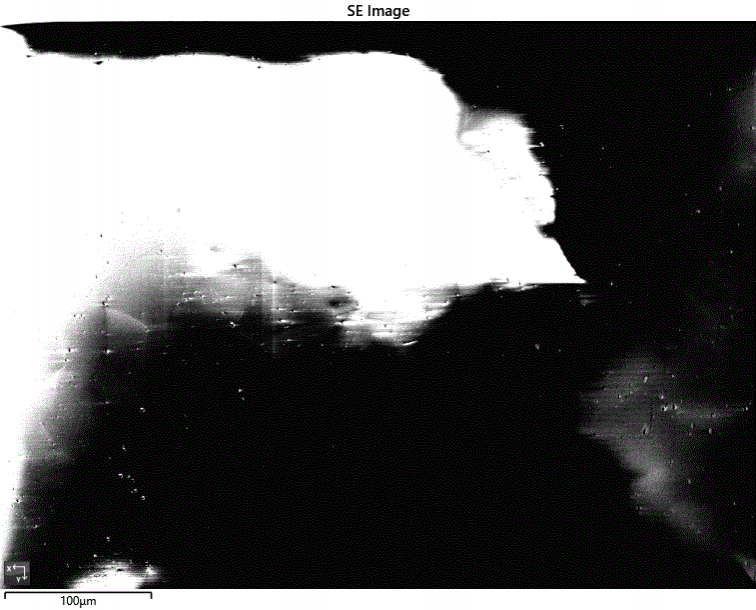

コーティングされていないジルコニアサンプルからの電子画像。左は二次電子像、右は FSD に基づく方位コントラスト像です。帯電の影響は SE 画像ではっきりと確認できますが、FSD 画像ではあまり確認できません。
