Electron Backscatter Diffraction

積層造形

積層造形（AM）は、電子後方散乱回折（EBSD）が重要な役割を果たす分野として急速に発展しています。高性能材料を製造する様々な新規手法が開発され、従来の製造プロセスとは大きく異なる微細構造が生み出されています。AM プロセスのパラメータが最終的なコンポーネントの物理特性に与える影響を理解するために、これらの微細構造の特性を明らかにする必要があります。EBSD は、結晶構造、相分布、集合組織、粒界特性、および局所的なひずみに関する情報を提供する、理想的な技術です。

積層造形における EBSD の応用例には、以下が含まれます。

粉体試料の内部粒子構造の特性評価
最終的な集合組織に及ぼす溶融の繰り返しの役割の理解
Ti 合金の β-α 相変態の理解
ボイド形成に伴うひずみの特性評価
走査方向が粒度と形状に与える役割の測定
製造後の熱処理（熱間等方圧加圧など）の影響の定量化
3D-EBSD を用いた 3D 粒子形状と微細構造変化の解明

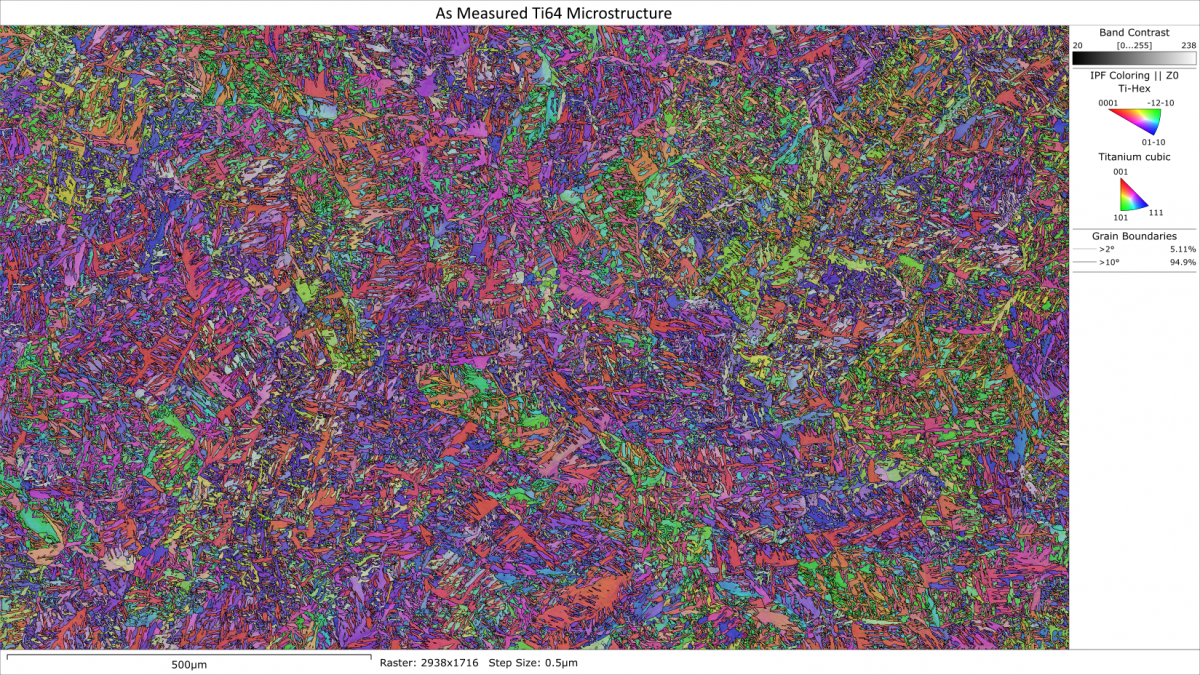

積層造形で製造された Ti64 合金による EBSD 方位マップ

積層造形法で製造された Ti64 合金の EBSD 方位マップ

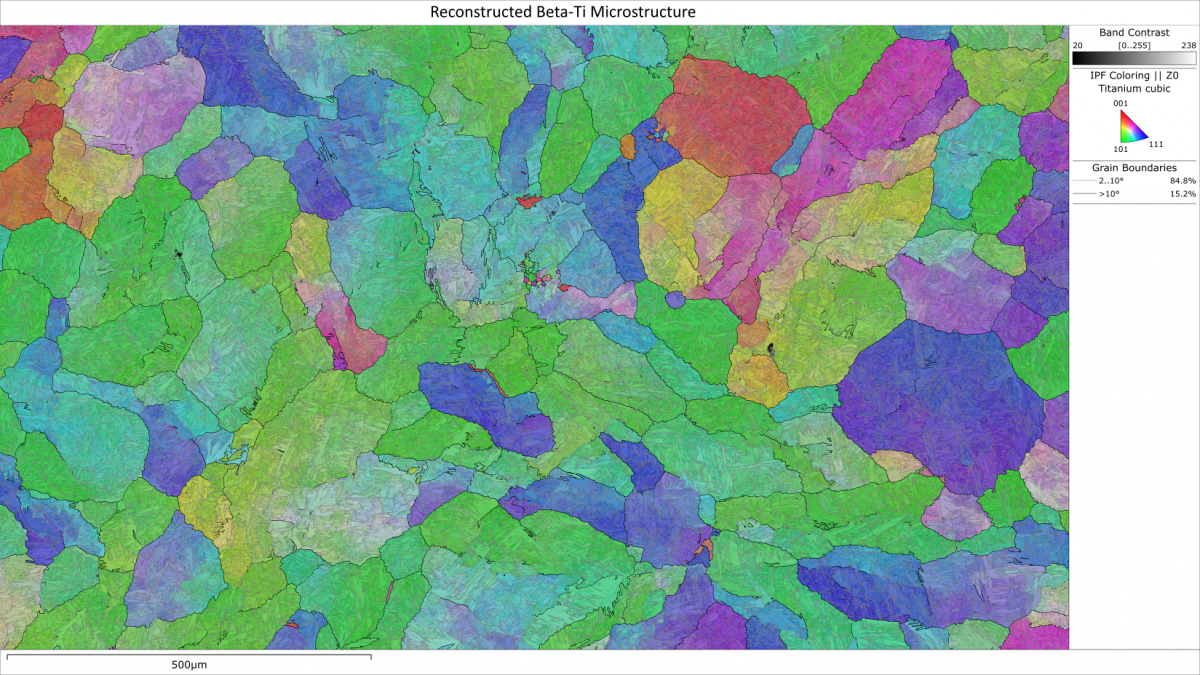

高 Tβ-Ti 微細構造の再構成を示す、積層造形法で製造された Ti64 合金の EBSD 配向マップ

高 Tβ-Ti 微細構造の再構成を示す、積層造形法で製造された Ti64 合金の EBSD 方位マップ

アプリケーションノート

EBSDによる金属粉末の微細構造解析

最新の高速Symmetry EBSD検出器で収集したEBSDデータを用いて、ガス噴霧した銅粉の特性を効果的に評価できることを実証します。

ダウンロード

高温in-situ EBSDによるチタンの親粒子再構築の評価

AZtecCrystalを使用した低温EBSD分析から、どのように親粒子の微細構造を再構築できるかをご紹介します。ここでは、新しいタイプの高温蛍光体スクリーンを用いて900℃以上で収集したβ-Tiのin-situ EBSD分析を行い、チタン試料の再構成結果を検証しました。その結果、測定されたβ-Tiの微細構造と再構築されたβ-Tiの微細構造の間に優れた一致が見られました。

ダウンロード
